CNS Lab：气体分析标准自动化

CNSLab

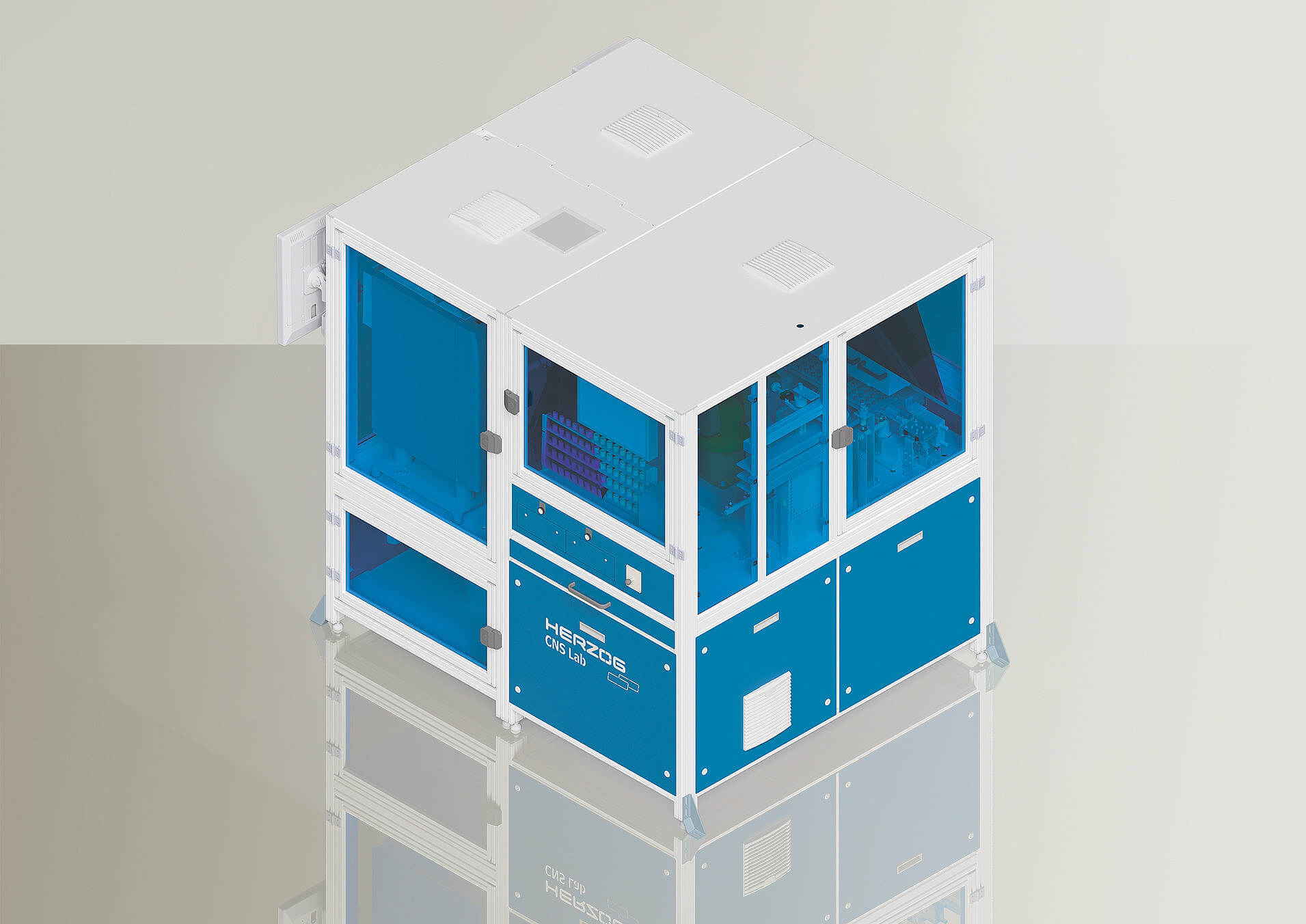

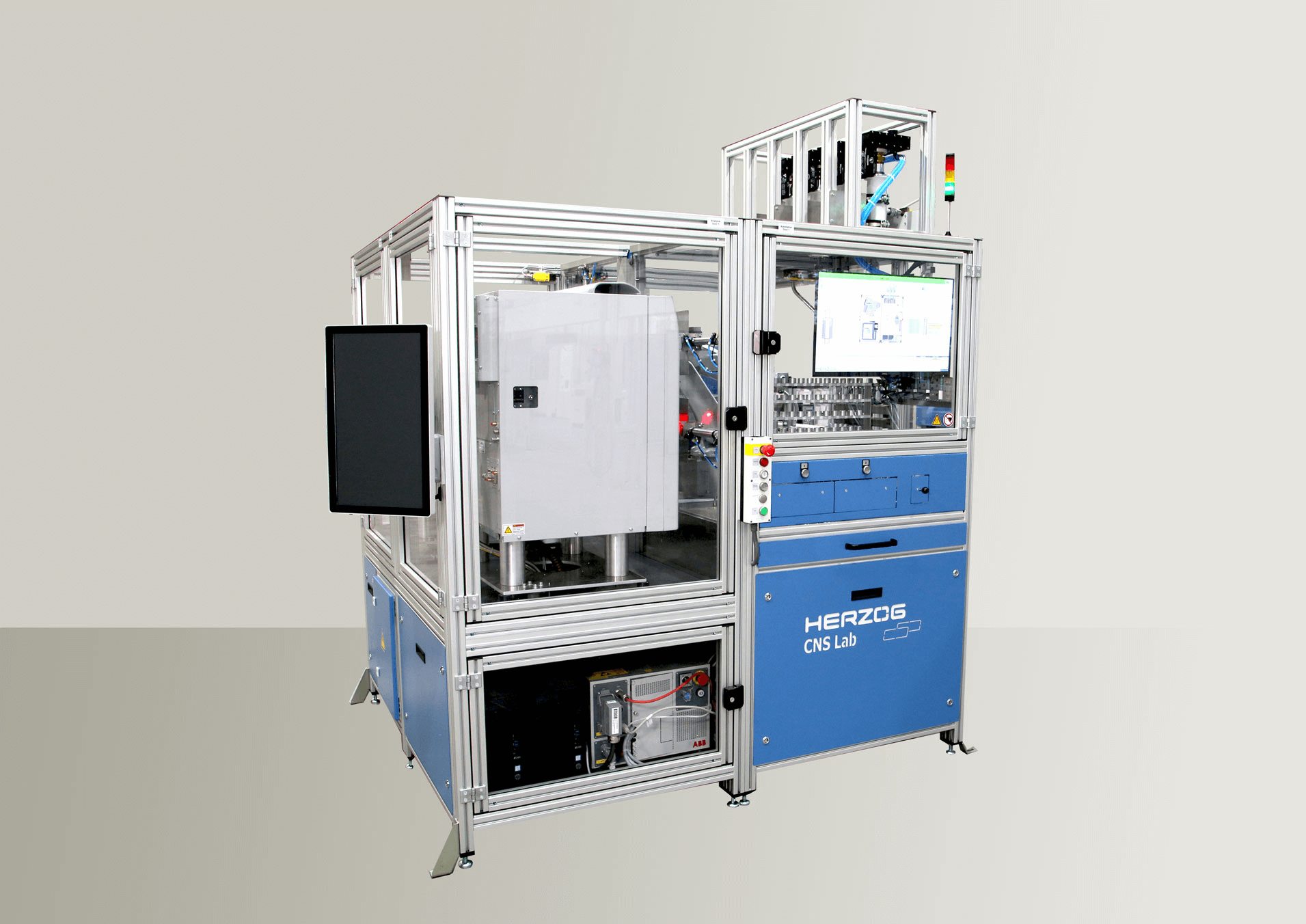

赫尔佐格 CNS Lab是用于固体材料元素分析的全自动气体分析系统解决方案。CNS Lab专门为分析钢铁样品（冲粒或碎屑形式）而开发，但也可用于其他类型的无机材料。

CNS Lab负责完整的样品制备流程，从自动样品接收到将预热的坩埚（含已称重的样品和助熔剂）转移到分析仪器。此外，CNS Lab还支持分析仪器校准所需的所有步骤，包括标准样品管理和校准计划的制定。

根据样品量，CNS Lab可配备一个机器人和最多两台分析仪器，或两个机器人和最多四台分析仪器。在后一种情况下，即使一个机器人处于维护模式，CNS Lab也能确保系统可用性。在任何情况下，分析仪器都采用可旋转安装，可以调整方向以便从外部手动操作。出于安全考虑，此时机器人访问分析仪器的通道会自动关闭。

CNS Lab提供众多可能性。它显著减少了实验室人员的日常工作，提高了样品处理量，改善了样品制备和分析的质量。

自动样品接收

生产样品可以从上游制备环节自动接收。在这种情况下，样品通过风动送样管道系统从样品制备设备传送到CNS Lab。固体样品通常使用自动冲孔机HUST从厚薄样或圆片样品中冲粒。从这里，四个冲粒被分别送到CNS Lab内的接收单元。此外，在铣床自动收集并传送到CNS Lab后，也可以使用铣削碎屑进行分析。PrepMaster控制软件负责样品管理、样品编码转发和与分析仪器的通信。

或者，操作员也可以手动输入样品。在这种情况下，操作员通过键盘或集成触摸屏（可选）登记样品，并通过专用输入样品架输入样品。

满足所有分析需求的定制解决方案

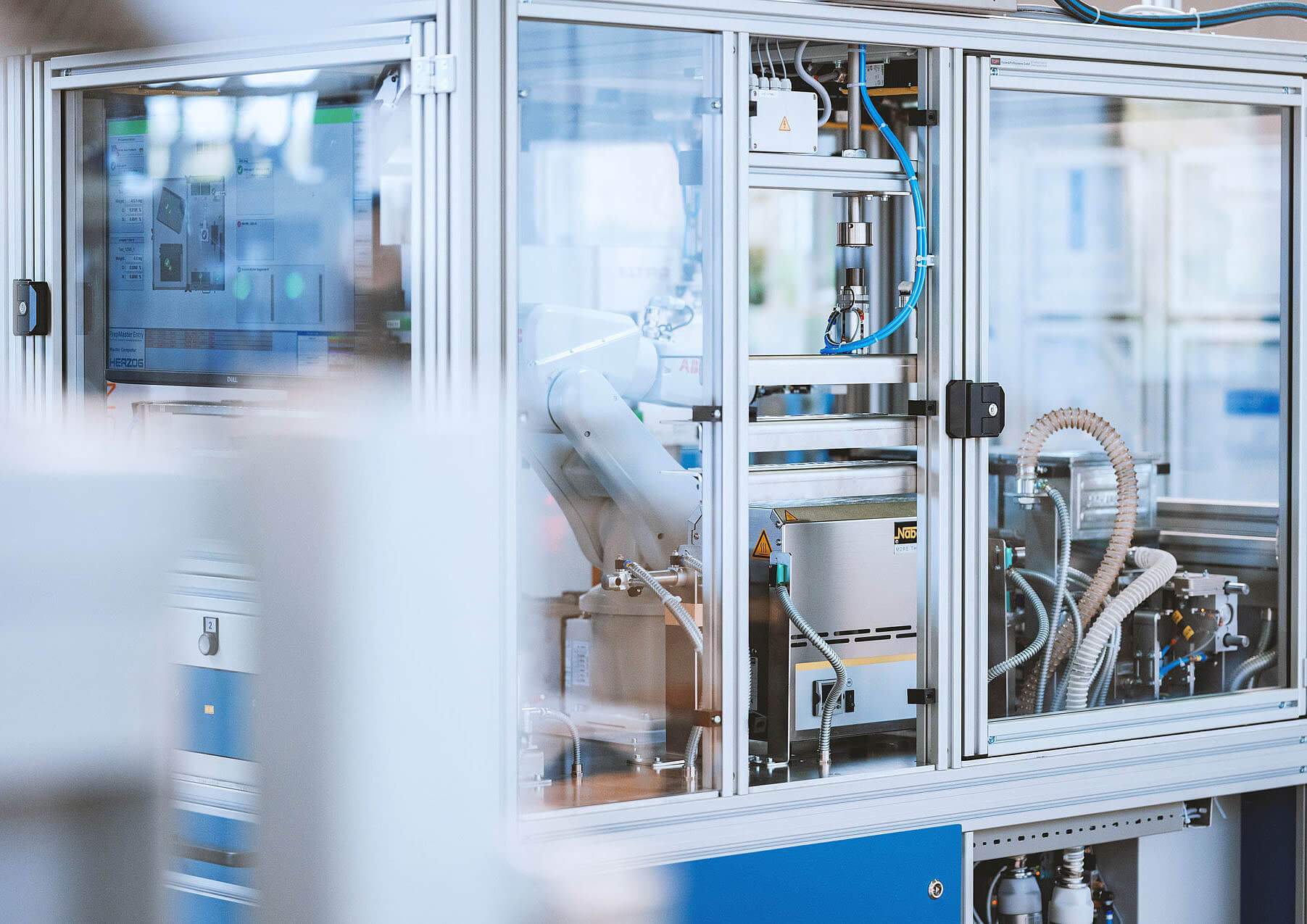

CNS Lab执行成功和可靠气体分析所需的所有样品制备步骤。多轴机器人负责样品和坩埚的处理，确保最大的灵活性和处理速度。由于PrepMaster的模块化软件设计，工作表和样品路由可以轻松适应每个客户的需求。

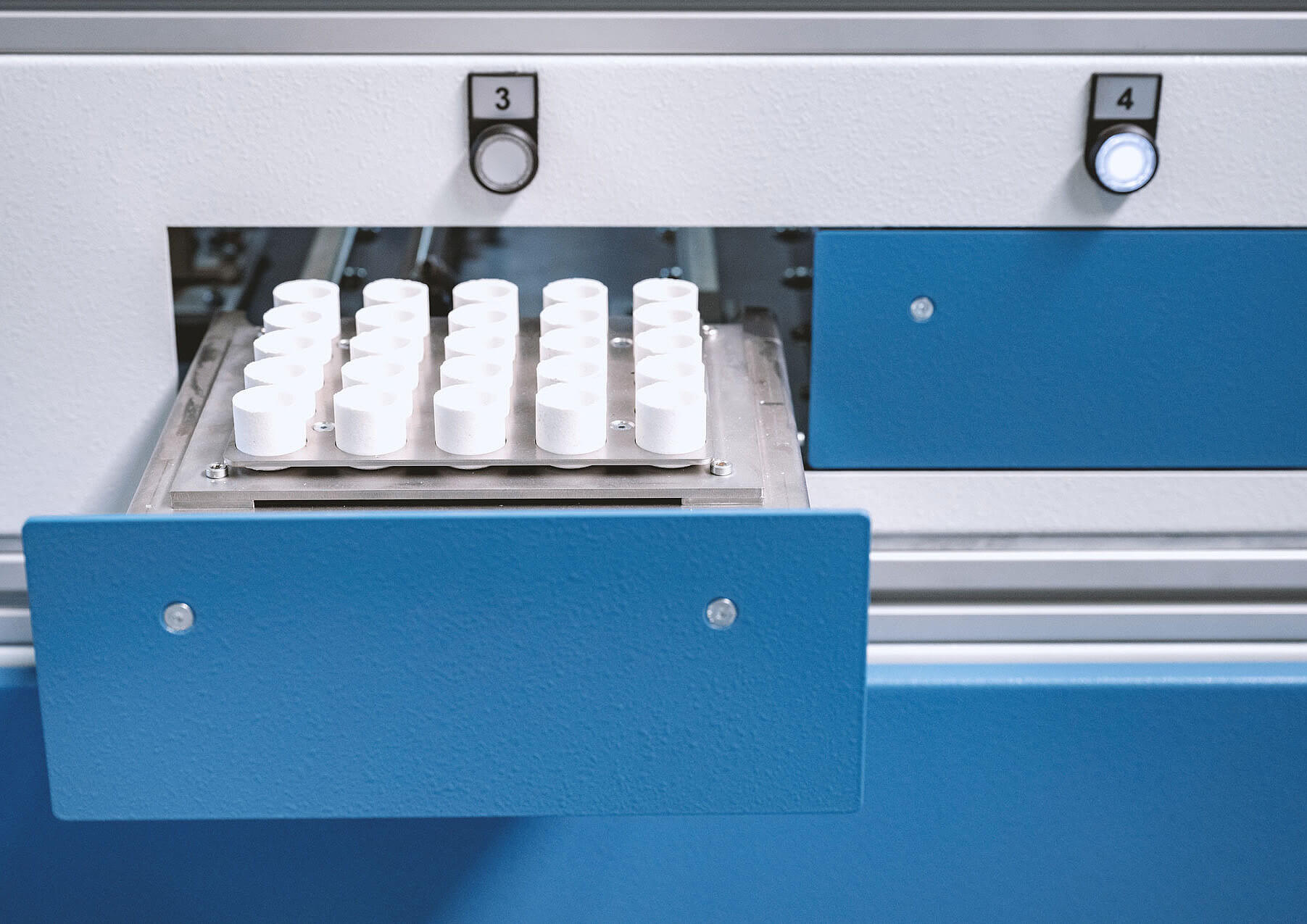

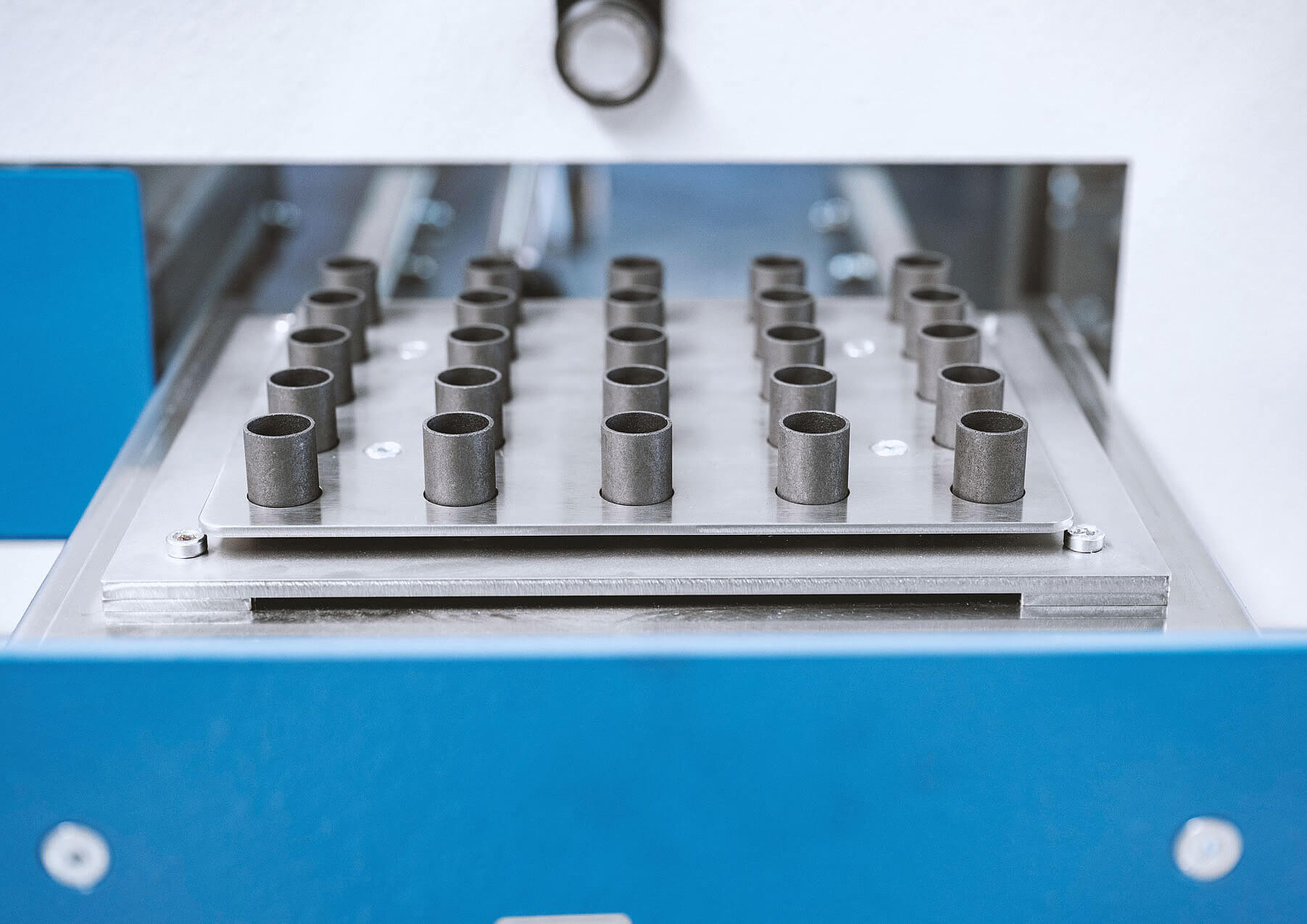

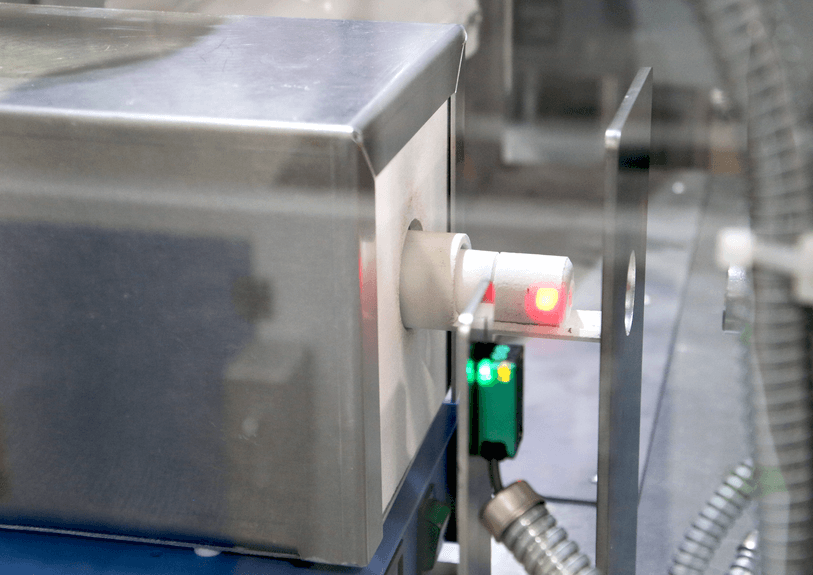

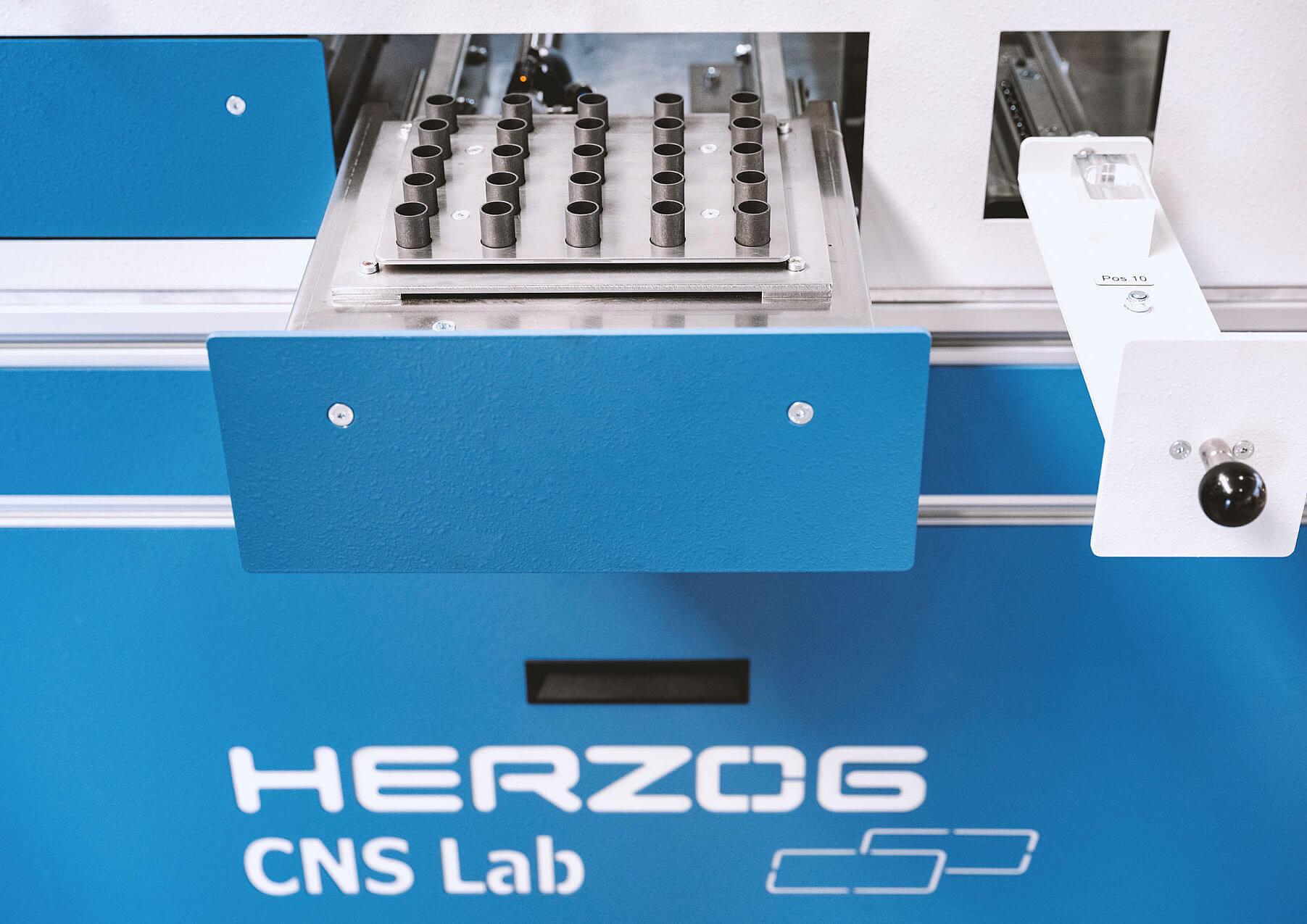

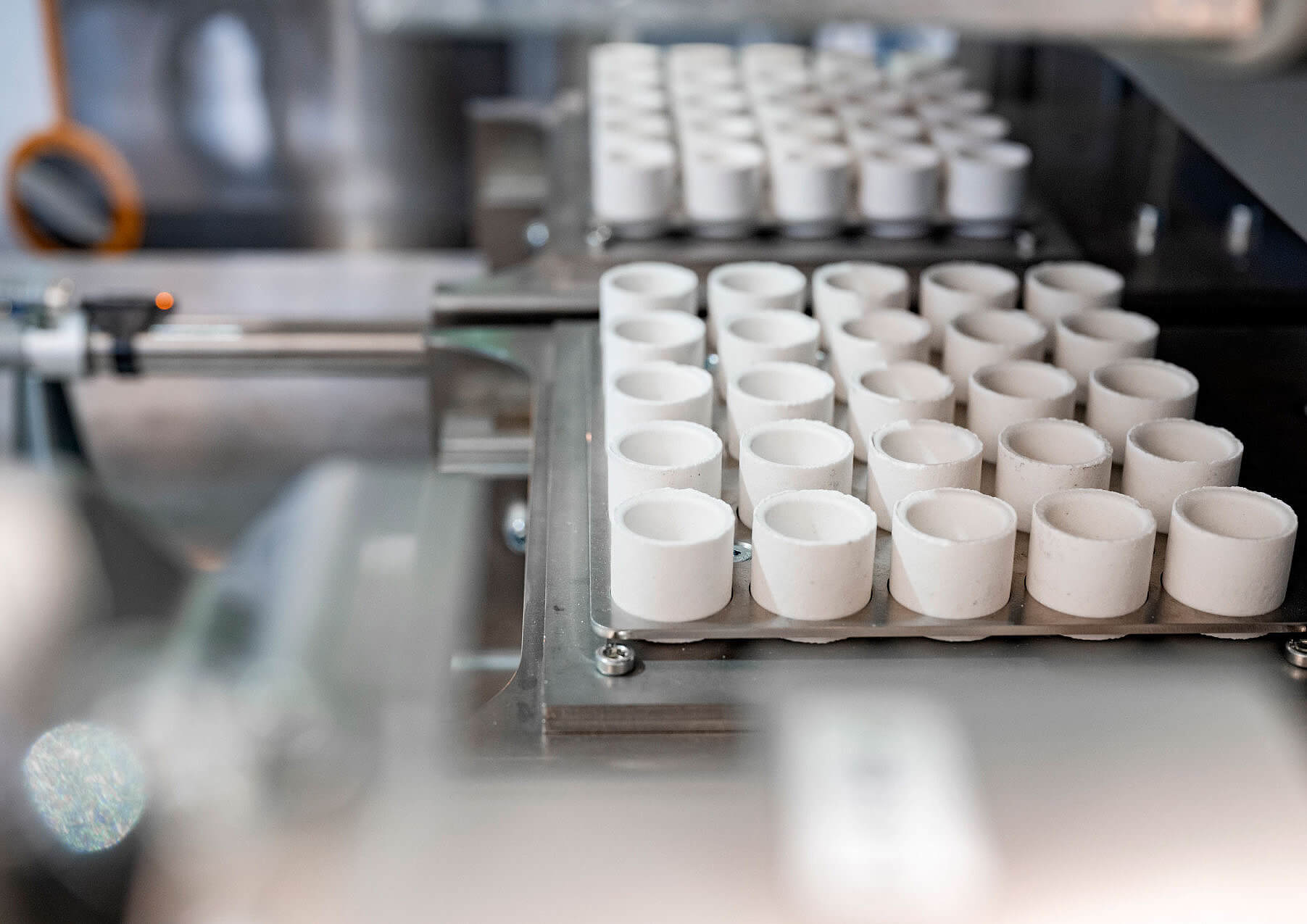

新的坩埚批次（标准陶瓷或石墨坩埚）可以通过输入抽屉由托盘轻松送入系统。陶瓷坩埚在专用管式炉中自动预热。PrepMaster确保每个坩埚在必要的温度级别上停留规定的时间。如果坩埚在炉子出口位置超过允许的冷却时间，它会自动转移到入口位置重新进行加热过程。

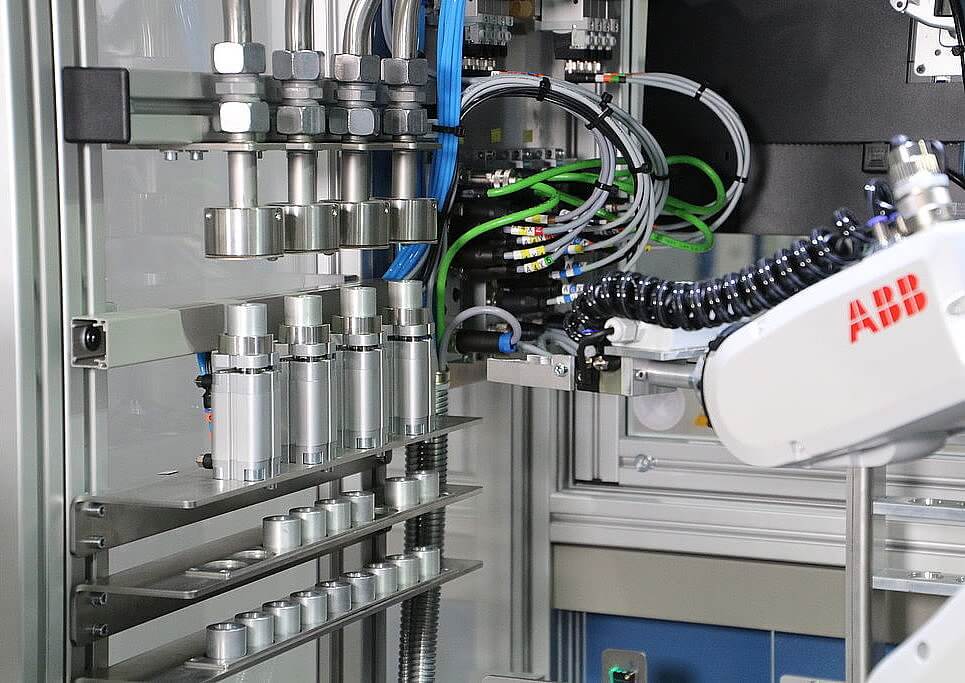

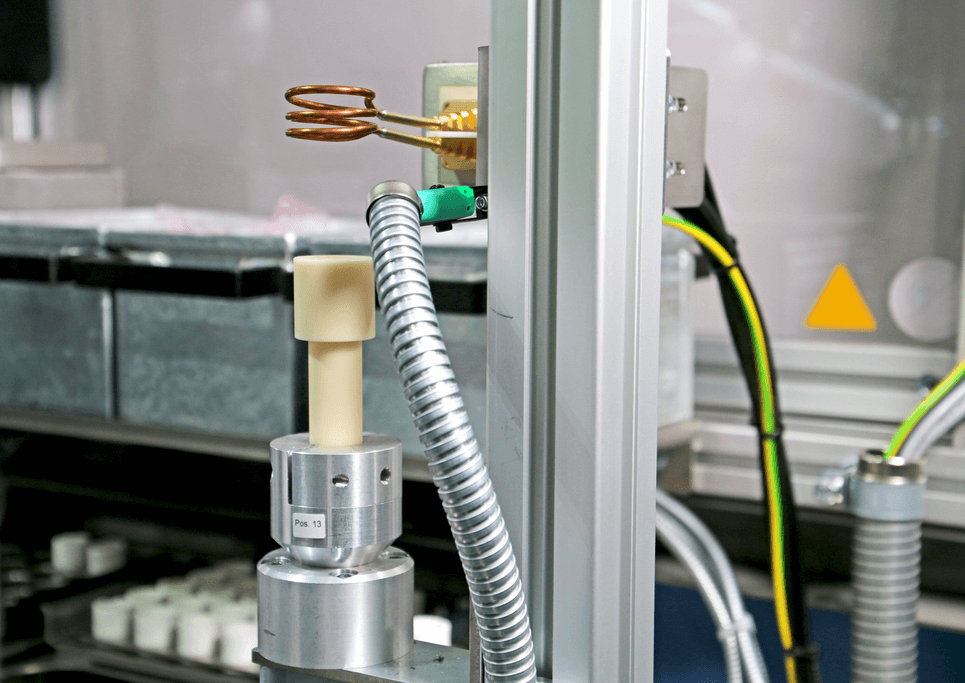

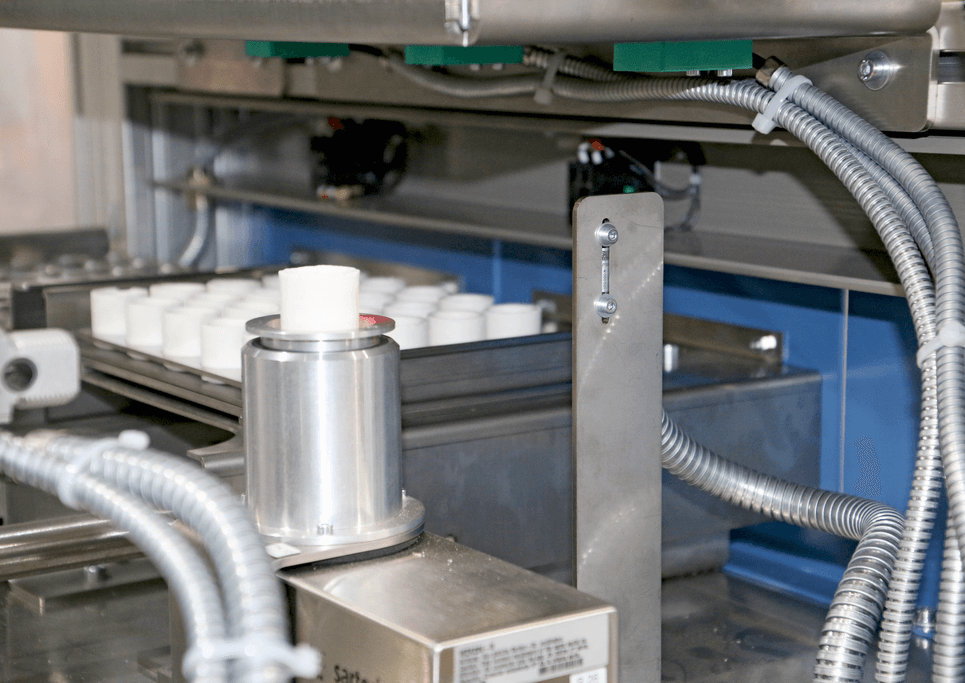

冲粒到达接收单元后，后续处理步骤取决于预定的分析程序。对于CS分析，机器人从预热炉中取出陶瓷坩埚，并将其送到高精度天平测量空重。然后机器人将样品转移到坩埚中以确定样品重量，该重量将被分析仪器进一步使用。随后，坩埚可以在感应装置中加热到800°C（可选）。这样可以去除可能导致样品表面污染的不需要的碳附着物。之后，机器人将坩埚送到助熔剂添加装置，预定量的助熔剂被添加到样品上。最后，坩埚被放置在炉子的样品架上并开始分析。

对于ONH分析，机器人首先将石墨坩埚从进料托盘放到分析仪器的下电极上。然后称量接收单元中带样品的铝杯，并将样品送入分析仪器的进样口。最后，再次称量空铝杯以计算精确的样品重量，该重量将传送给分析仪器。

具有多种选项的仪器校准

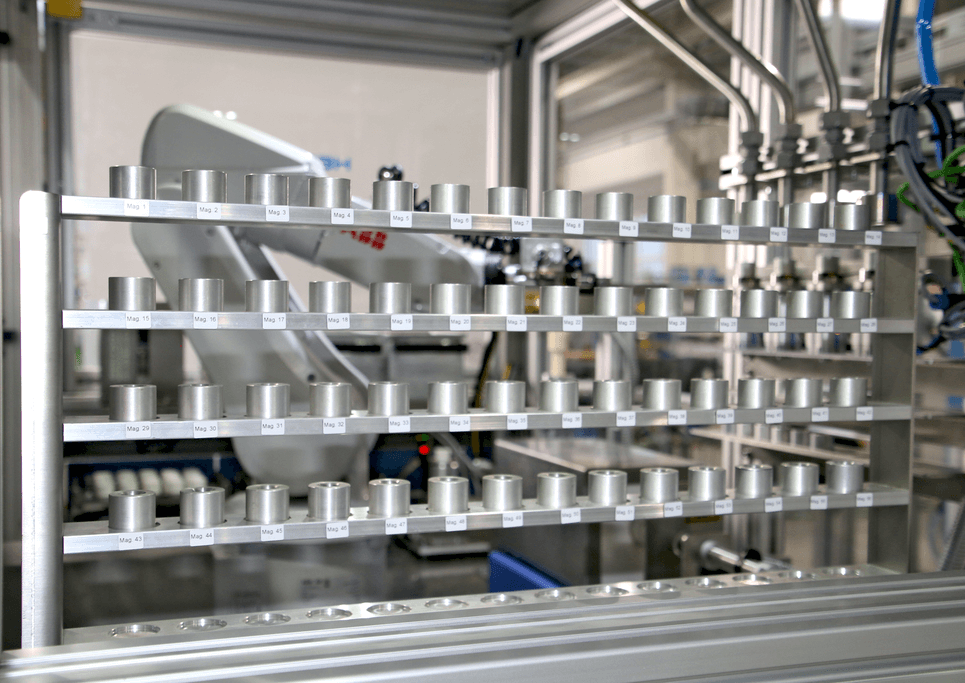

标准样品和校准样品/漂移校正样品存储在一个特殊的存放架中，最多可容纳70个样品。打开安全门后可以方便地接近存放架，操作员可以轻松进行补充。PrepMaster使新标准样品的登记变得非常简单，并提供系统中所有标准物质的快速概览。

执行校准分析有不同的选项。PrepMaster可以定期通知操作员。操作员然后选择相应的标准样品并手动启动校准。或者，操作员定义校准计划，PrepMaster自动启动校准过程。

PrepMaster控制系统确保顺畅运行

PrepMaster控制系统确保CNS Lab的无故障运行。它为操作员提供所有相关数据的快速概览，包括系统内所有生产和标准样品、预热坩埚的状态、分析仪器的利用率等。智能登记程序使坩埚和样品的输入变得非常简单 - 无论使用键盘还是触摸屏作为输入媒介。此外，PrepMaster确保CNS Lab与其他自动化部分和分析仪器的无缝集成。
